溫馨提示：此設備為二手設備

大量二手ICT  供應歡迎選購。

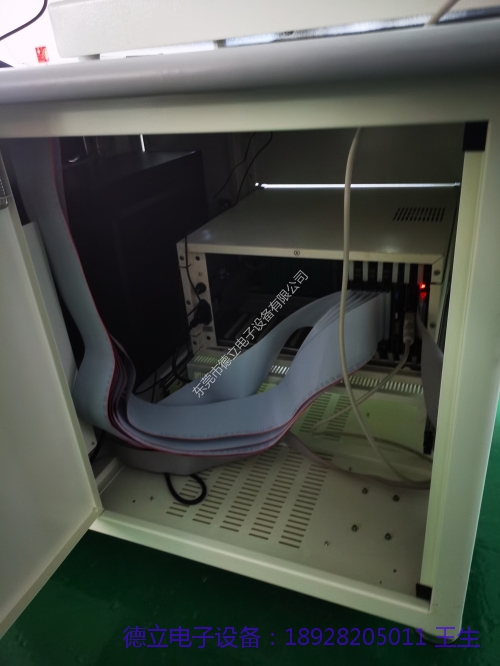

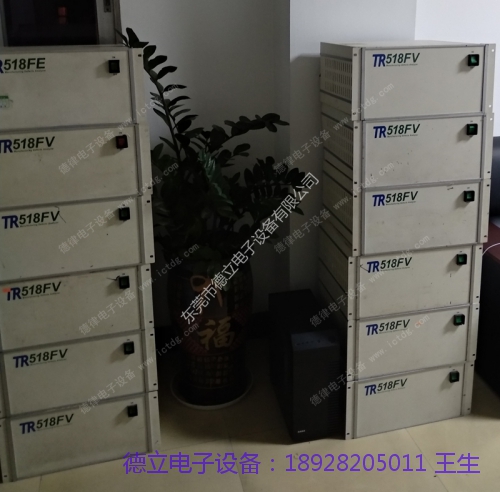

二手原裝ICT二手-518FV電源箱 二手-518FV測試儀

購買電話/微信：1892820501  王先生

適用于 手機軟件測試，手機電路板測試，及一些通斷，導通測試，簡易高效設備

TR-518FV在線測試儀是德律科技為滿足電子產業中各類產品對測試環境不同之要求，所推出之全系列產品之一。適用模擬產品及高壓電流之檢測，并可整合動態量測 。而高密度之設計及最新軟件技術，使TR-518FV在線測試儀之測點可高達2560測試點，其速度亦較傳統的ICT快80%以上。

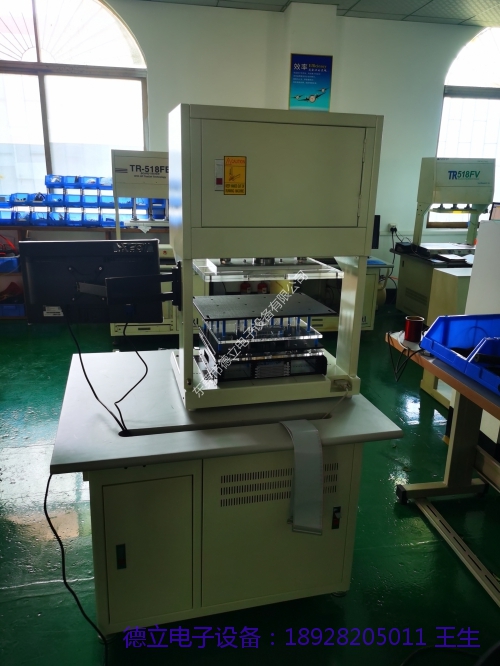

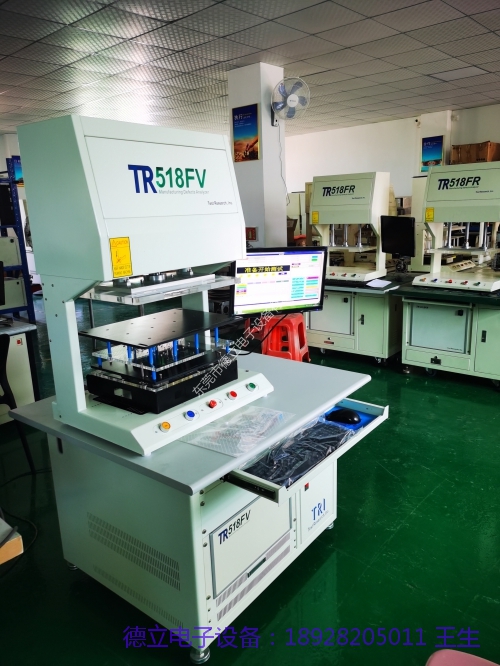

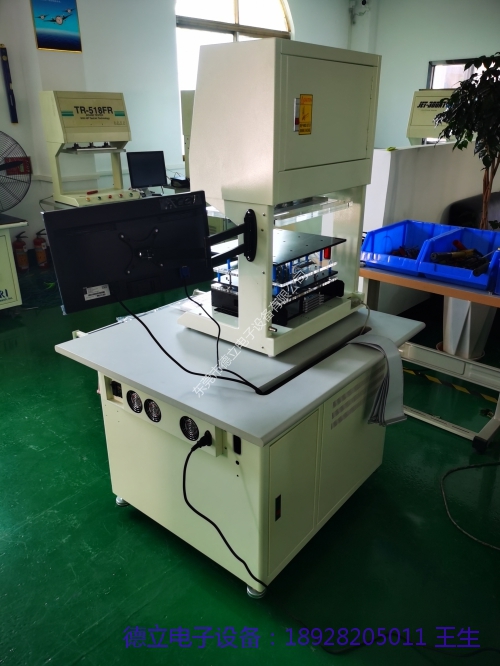

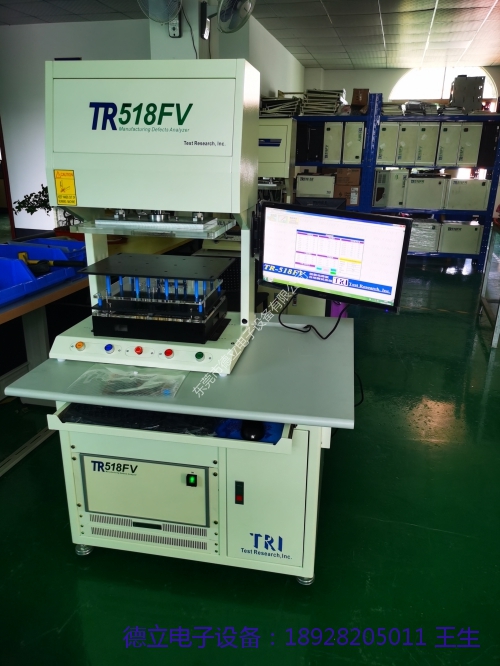

TR-518FV在線測試儀

TR-518FV在線測試儀

  TR-518FV在線測試儀

計算機自動學習并自動產生，開 / 短路、 Pin Information 及 IC 保護二極管之測試程序。

  TR-518FV在線測試儀

可網絡聯機，并結合數據庫管理及測試站監控程序。

  TR-518FV在線測試儀 Board View 功能可實時顯示不良組件、針點之位置，方便檢修。

  TR-518FV在線測試儀 大型主機設計，高密度 SwitchingBoard ，最高可達 3584 測試點。

  TR-518FV在線測試儀 應用 IC Clamping Diode 技術，可輔助檢測 BGA 開路空焊問題。

TR-518FV在線測試儀

項 目

詳 細 參 數

測試點數

標準配備:256點,可以每片開關板64點或128點擴充至1792點

大型主機(8u):可以每片關開板256點擴充至3584點

測試步驟

最大步驟: 12288步驟,可依需求擴充

測試時間

開路/短路測試:每1000點約1Sec(Typical DUT)

元件測試:每一元件約0.6mSec至30mSec(Typical DUT)

測試范圍

電阻:0.01Ω至40MΩ 電晶體/二極體: 0.1V至9.99V

電容:1.0PF至100mF Zener Diode: 標準,0.1V至9.99V,

                               選配,HV,0.1V至48V

電感:1.0μH至60H

隔離點電路

隔離點自動選擇,每測試步驟5點

測試值上下限設定范圍

上限:+1%至999% 下限:-1%至-99%

可測電路板尺寸

標準配備: 420mm(寬)×300mm(深)×100mm(高)

選購配備: 500mm(寬)×350mm(深)×130mm(高),更大尺寸基板可依需求訂做.

主控制電腦

Pentium等級以上PC

監視器

15"顯示器

記憶設備

80GB以上硬式磁碟機一臺

列印機

標準配備:微型印表機

*其它配備

WindowsXP 作業系統環境,多國語言使用界面(英文、中文、日文）

Trace Level 圖形顯示檢修軟體。

網絡連線及遠端遙控維修，Bar Code Reader(Printer)Package,

Auto Test Program Generator,Data Transfer Generator

光電保護及多連板自動蓋章功能

實裝板程式燒錄功能

*選項測試功能

 HP Jet功能：

可測IC數量：標準配備，64頻道/MUX CARD

最大擴充，960頻道 測試時間：2mSec/Pin

Frequency Measurement: 4Channels,<100MHz

Duty Ratio Measurement: Watch Dog Timer 4 Channels, 1Hz-900KHz

Voltage Measurement: 8 Channels, -30V--+30V

Current Measurement: 1 Channels, 2uA and up

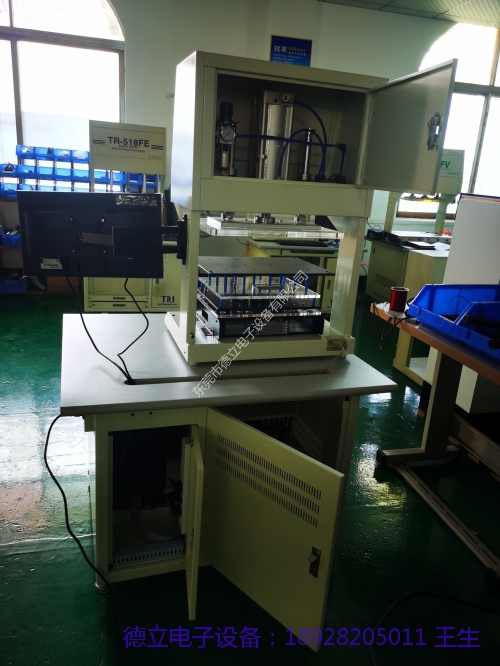

氣壓零件

FESTO DNG-80-160（200）-PPV-A氣壓缸，最大下壓力：290Kg/6Bar

FESTO DNG-100-160（200）-PPV-A氣壓缸，最大下壓力：450Kg/6Bar

FESTO DNG-125-160（200）-PPV-A氣壓缸，最大下壓力：720Kg/6Bar

工作氣壓

4-6Kg/C㎡ 耗氣量：4 Liter/cycle

電源

AC100V-120V，200V-240V，50Hz-60Hz,350W

尺寸重量

OFF LINE TYPE: 960mm(寬)×850mm(深)×1530mm(高),約200Kg

IN LINE TYPE:1000mm(寬）×720mm（深）×17200mm（高），約350Kg
