TR-518FR在線測試儀是德律科技為滿足電子產業中各類產品對測試環境不同之要求，所推出之全系列產品之一。其切換電路板乃應用先進且高壽命之機械式Reed Relay，適用模擬產品及高壓電流之檢測，并可整合動態量測 。而高密度之設計及最新軟件技術，ict租賃　使TR518FR之測點可高達2560測試點，其速度亦較傳統的ICT快80%以上。

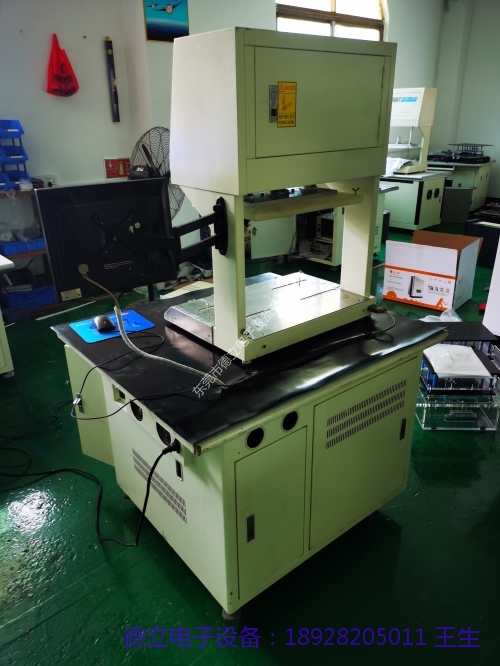

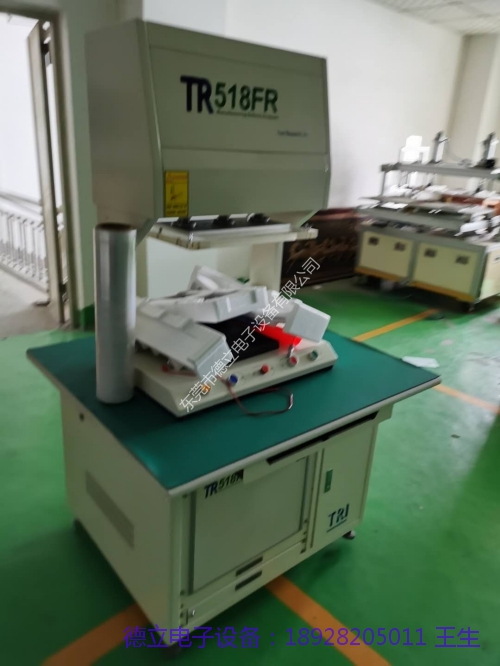

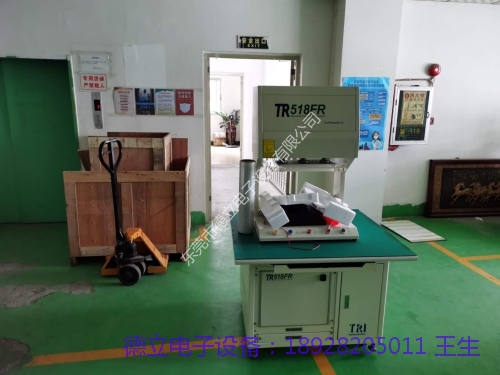

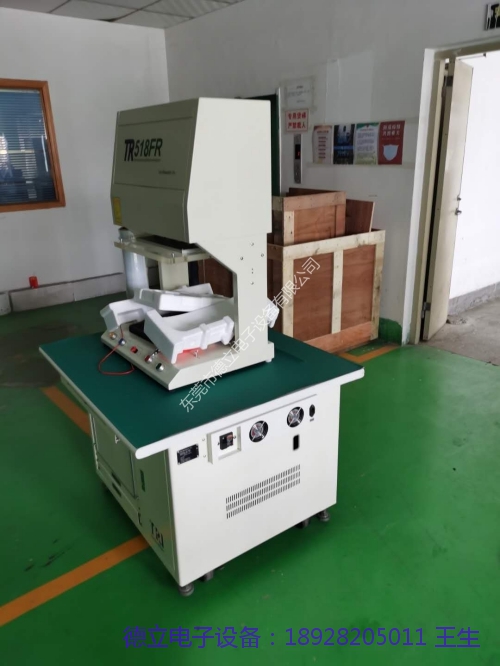

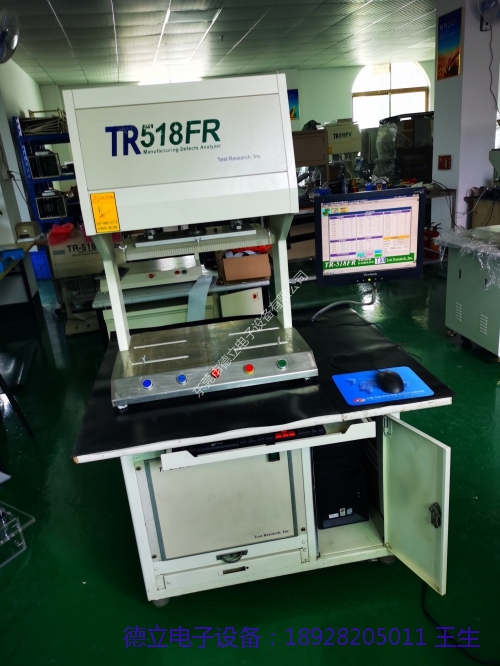

TR-518FR在線測試儀

視窗版作業環境、人性化界面設計、操作簡易

    電腦自動學習并自動產生，開/短路、Pin Information及IC 保護二極體之測試程式

    電腦自動隔離點選擇功能，自動判斷信號源及信號流入方向

   可網路連線，并結合資料庫管理及測試站監控程式

    完整測試統計資料及報表，且自動儲存，不因斷電而遺失數據

   系統具自我診斷功能及遠端遙控功能

   Board View功能可即時顯示不良元件、針點之位置，方便檢修

ict租賃

  先進的Reed Relay Switching設計，耐壓性強，隔離效果優異

    操作界面可以壓床式、真空式、Off-Line、In-Line等模式

   大型主機設計，高密度SwitchingBoard，最高可達3584測試點

    可加裝調整裝置具動態調整功能

   多重安全性設計，確實保障操作人員

    率先引進TestJet Technology技術，檢測SMT元件開路空焊問題，效果最佳

   應用IC Clamping Diode技術，可輔助檢測 BGA 開路空焊問題

     輔助學習模組可檢測IC反向問題

   漏電流量測方式可輔助檢測電容級性達50-60%

   具備1MHZ信號源，可精確測量小電容小電感

    具三點量測模式，可量測電晶體FET、SCR等元件，并可對Photo-Coupler提供四 點量測，確實檢測上述元件之反插問題

    具Pin Contact檢查功能

TR-518FR在線測試儀/ict租賃

TR-518FR在線測試儀規格參數表

項 目

詳 細 參 數

測試點數

標準配備:256點,可以每片開關板64點或128點擴充至1792點

測試步驟

最大步驟: 12288步驟,可依需求擴充

測試時間

開路/短路測試:每1000點約1.5Sec(Typical DUT)

元件測試:每一元件約0.8mSec至30mSec(Typical DUT)

測試范圍

電阻:0.1Ω至40MΩ 電晶體: ±5V

電容:1.0PF至40mF Zener二極體: 標準配備,0.1V至48V

電感:1.0UH至60H 二極體:0.1V至9.99V

隔離點電路

隔離點自動選擇,每測試步驟5點

測試值上下限設定范圍

上限:+1%至999% 下限:-1%至-99%

可測電路板尺寸

標準配備: 420mm(寬)×300mm(深)×100mm(高)

選購配備: 500mm(寬)×350mm(深)×130mm(高),更大尺寸基板可依需求訂做.

主控制電腦

Pentium等級以上PC

監視器

Super VGA低輻射CRT彩色監視器

記憶設備

3.5 1.44MB,磁碟機一臺,40GB以上硬式磁碟機一臺

列印機

標準配備:40行雙色列印機

*其它選購配備

Windows95作業系統環境,多國語言使用界面(英文、中文、日文）

Trace Level 圖形顯示檢修軟體。

網絡連線及遠端遙控維修，Bar Code Reader(Printer)Package,

Auto Test Program Generator,Data Transfer Generator

光電保護及多連板自動蓋章功能

實裝板程式燒錄功能

*選項測試功能

Ailent TestJet功能：

可測IC數量：標準配備，64頻道/MUX CARD

最大擴充，960頻道 測試時間：2mSec/Pin

Frequency Measurement: 4Channels,<100MHz

Duty Ratio Measurement: Watch Dog Timer 4 Channels, 1Hz-900KHz

Voltage Measurement: 8 Channels, -30V--+30V

Current Measurement: 1 Channels, 2uA and up

氣壓零件

FESTO DNG-80-160（200）-PPV-A氣壓缸，最大下壓力：290Kg/6Bar

FESTO DNG-100-160（200）-PPV-A氣壓缸，最大下壓力：450Kg/6Bar

FESTO DNG-125-160（200）-PPV-A氣壓缸，最大下壓力：720Kg/6Bar

工作氣壓

4-6Kg/C㎡ 耗氣量：4 Liter/cycle

電源

AC100V-120V，200V-240V，50Hz-60Hz,350W

尺寸重量

OFF LINE TYPE: 960mm(寬)×850mm(深)×1530mm(高),約200Kg

IN LINE TYPE: 1000mm(寬)×720mm(深)×17200mm(高),約350Kg

設備質量與承諾

保質設備為原裝儀器

訂貨流程

客戶采購清單請傳真至 jetuser@126.com，或來電咨詢 18928205011。

收到客戶采購清單，為客戶提供設備型號配置與報價(價格清單)。

具體商定：交貨期、特殊要求等事宜。

訂貨須知

客戶對產品有特殊要求，須在訂貨合同中提供以下說明：

整機配置

操作系統

新舊成度

其它需求

設備操作說明書及其他要求

本場可根據客戶特殊要求配置各類裝置。

簽訂合同。
